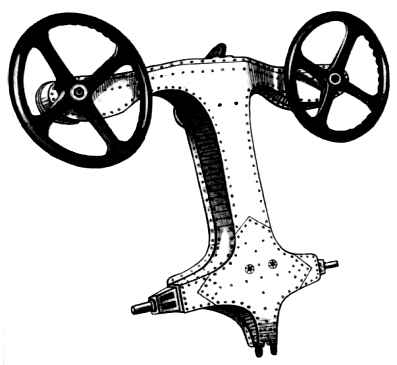

| 6. - COMANDI. Il doppio comando apparecchio si compone di una leva a T (Fig. 47) in duralluminio che aziona il timone di p;rofondit (schema fig. 105); sulle estremiá laterali suiperiori della stessa sonon montati 2 volanti, collegati tra loro internamente all leva da una catena e che azionano gli aletton i. (schema fig. 104). 6. - CONTROL COLUMN The double command control column has the shape of a T lever built up with aluminum alloy (Fig-47) and it is used to move up and down the elevator via a steel rope leverage. Two end wheels are both mechanically interconnected by a chain sliding inside the T section and they are used to move the ailerons up and down through a steel rope system. |
|
|
